グラインドボード・シャーシ用ボード（ちぇりすくらふと/チェリスクラフト）

¥1,100

SOLD OUT

この商品は3点までのご注文とさせていただきます。

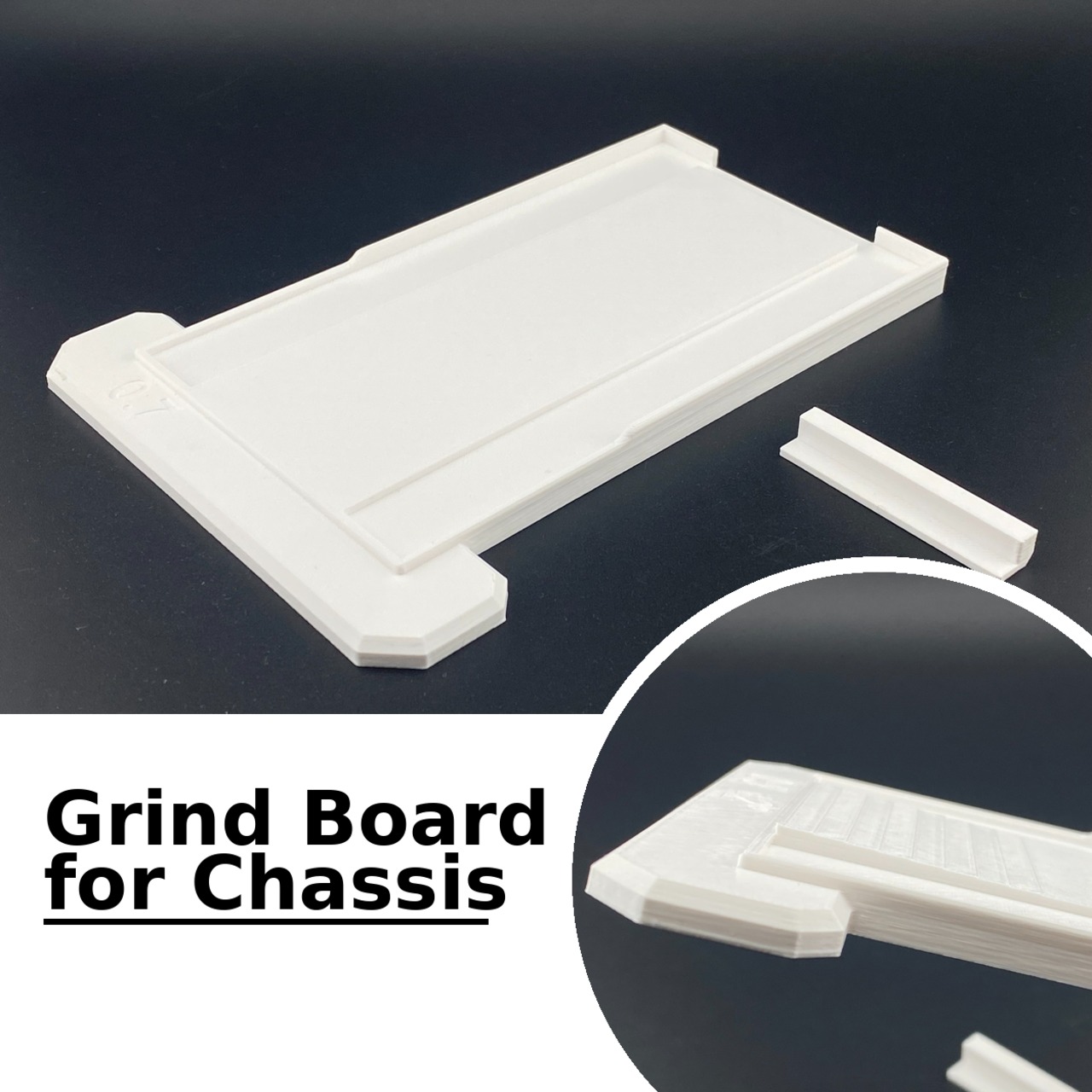

【製品名】グラインドボード（0.5）（0.7）（1.0）（0.5₊2°）

グラインドボード・シャーシ＆ブレーキドレッサー用
高さ微調整用ボード
キット付属品は基準の（0.5）となります。

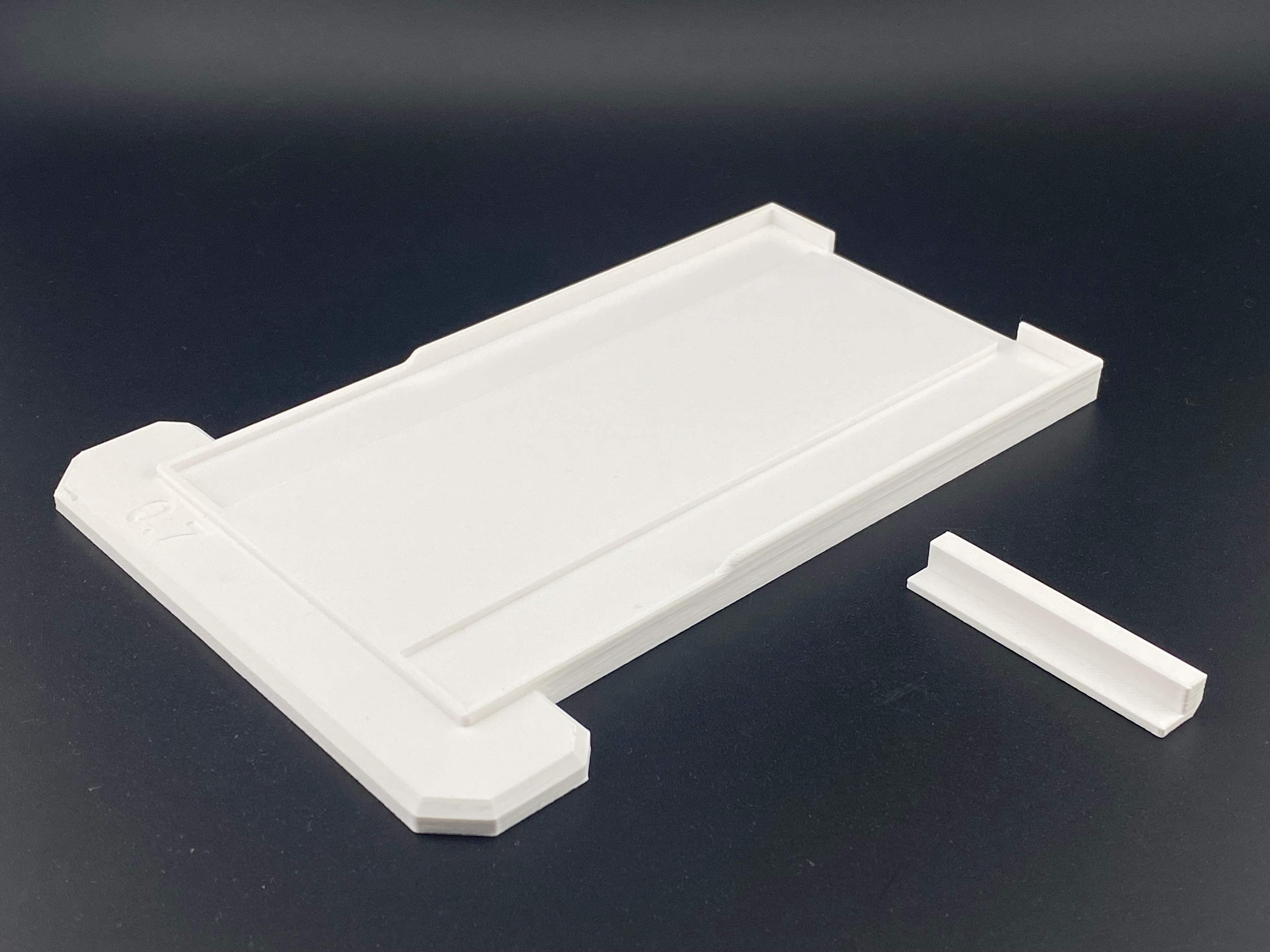

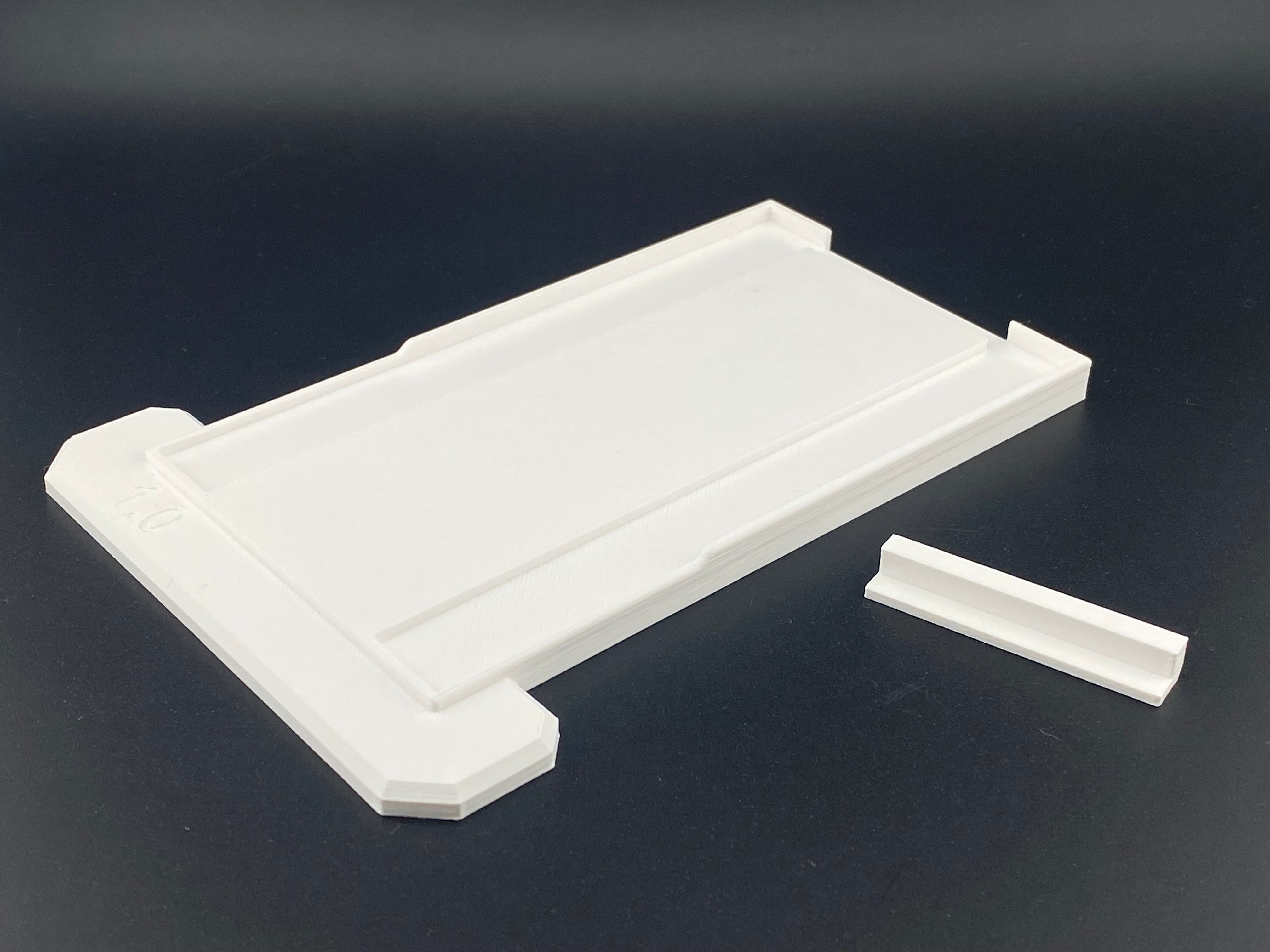

そこから0.2ｍｍ高い（0.7）そこから更に0.3ｍｍ高い（1.0）

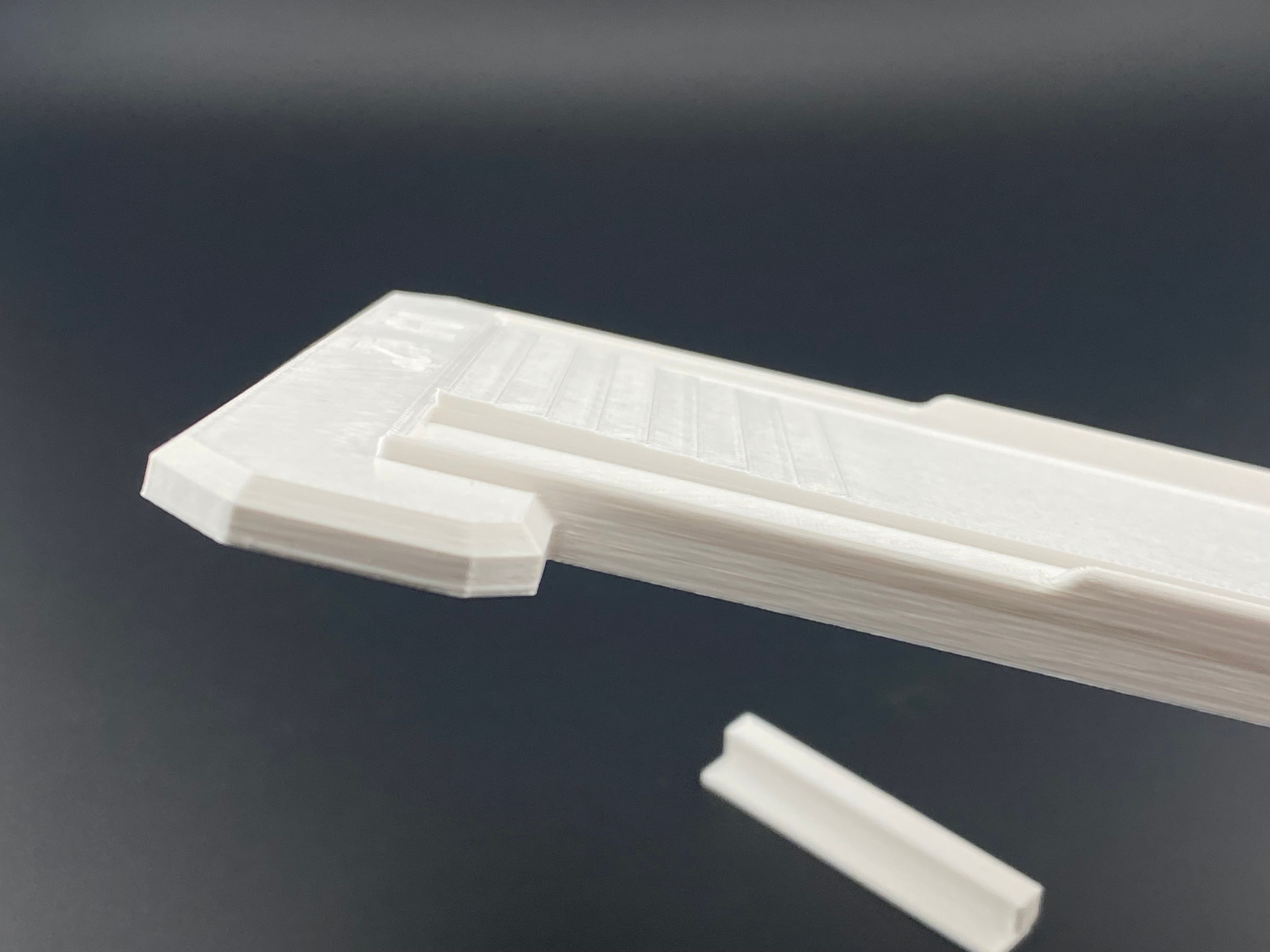

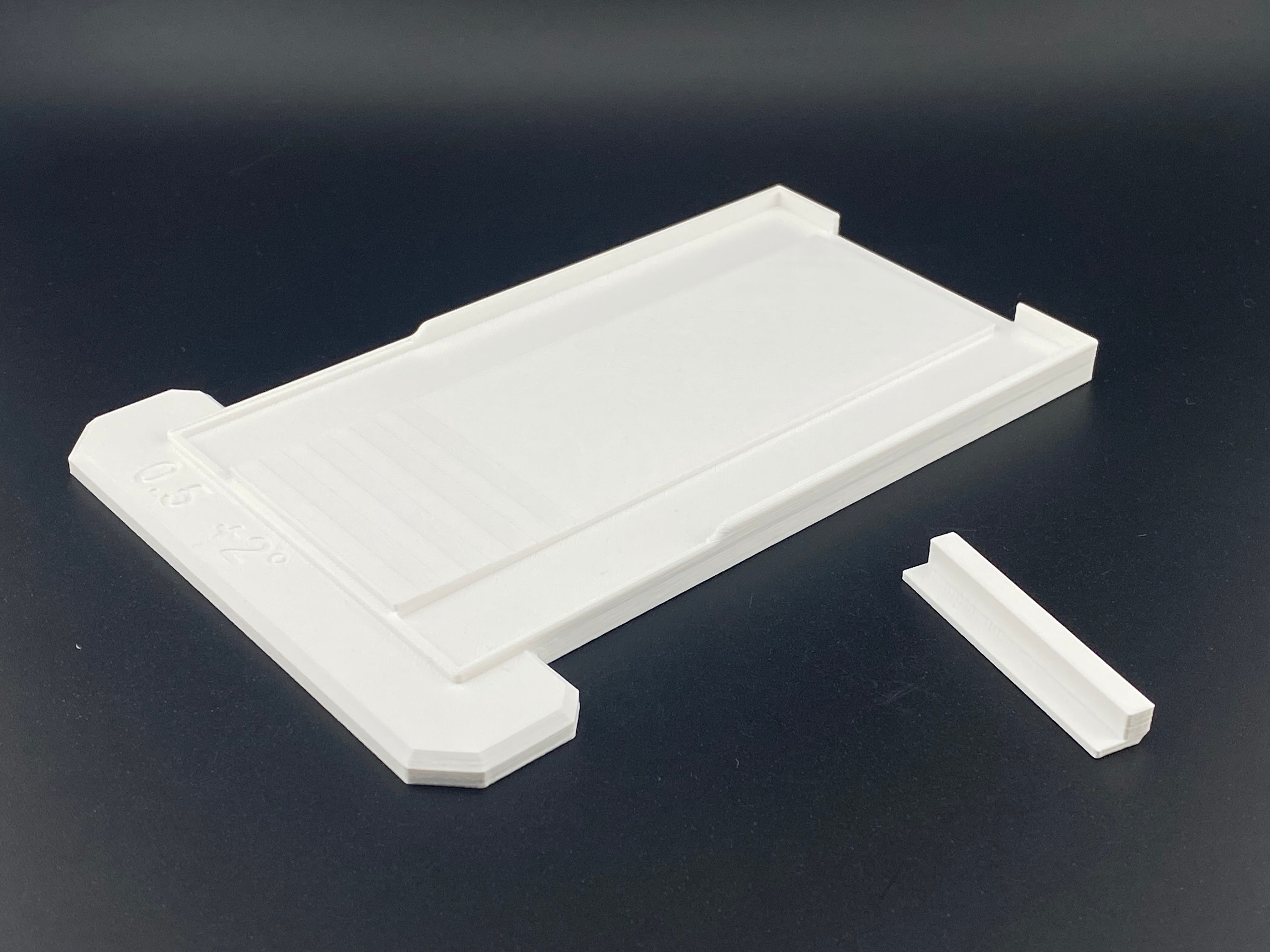

先端に2°の追加角が付いた（0.5₊2°）

通常付属品：0.5
メモリ設定に0.2ｍｍ底上げをしたい場合：0.7
メモリ設定に0.5ｍｍ底上げをしたい場合：1.0
ブレーキステー等により角度を付けたい場合：0.5₊2°

高さの設定は基本グラインドボード・シャーシ＆ブレーキドレッサーのメモリ設定で変更できますが、変更単位は1.0ｍｍ刻みとなる為0.2ｍｍや0.5ｍｍの細かい調整をしたい場合に使用してください。
また、使用する紙ヤスリや紙ヤスリに使用する両面テープの厚みなどでも微調整が出来ますのでそちらで調整していただく事も可能です。

CherisCraftからご案内している交換用の紙ヤスリも粒度と厚みを記載してありますので、それらの厚みデータを参照し高さの微調整を行ってください。

◆ボード高さデータ◆
・通常：0.5ｍｍ ±0.0
・0.7：通常から+0.2
・1.0：通常から+0.5
・0.5+2°：通常+ボード先端傾斜2°

◆紙ヤスリ厚みデータ◆
・粒度＃ 120　厚み：ｔ0.64 （粗目）
・粒度＃240　厚み：ｔ0.38 （通常付属品）
・粒度＃320　厚み：ｔ0.29 （普通）
・粒度＃400　厚み：ｔ0.24 （やや細目）
・粒度＃600　厚み：ｔ0.22 （細目）

ボトム切削量＝メモリの高さ（±1.0㎜）+（ボード高さ + 紙ヤスリ厚み）

◆通常切削量が1.0㎜だった場合からのボード・ヤスリ変更での切削量変化例◆

通常設定
・切削量 1.0㎜＝ボード0.5（通常） + ＃240（ｔ0.38）

ボード・ヤスリ変更（ 1.0ボード+＃320での例）
・切削量 1.59㎜＝ボード1.0（+0.5㎜） + ＃320（ｔ0.29）（+0.09*）
［ 1.59 ＝ 0.5 + 0.09 ］
★約0.6㎜の調整が出来ます。

*【通常ヤスリｔ0.38（＃240） - ｔ0.29（＃320）＝ 0.09 】

※上記は一例となり組み合わせにより切削量を微調整できますが、組み方や押し付け方により切削量は変化しますので、必ずしも計算通りの切削量になるわけではありません。

品番：CT-M426-31～
価格：1,000円（税抜）
セット内容：ボード（0.5・0.7・1.0・0.5₊2°）何れか1個
材質：PETG
発売日：只今調整中

・本商品はCherisCraftによるオリジナル製作です
・画像・構造・説明文の転載／模倣はご遠慮ください

#ミニ四駆 #Mini4WD #ちぇりすくらふと #CherisCraft #セッティングツール #3Dプリントパーツ
